docker 容器日志集中 ELK
说明

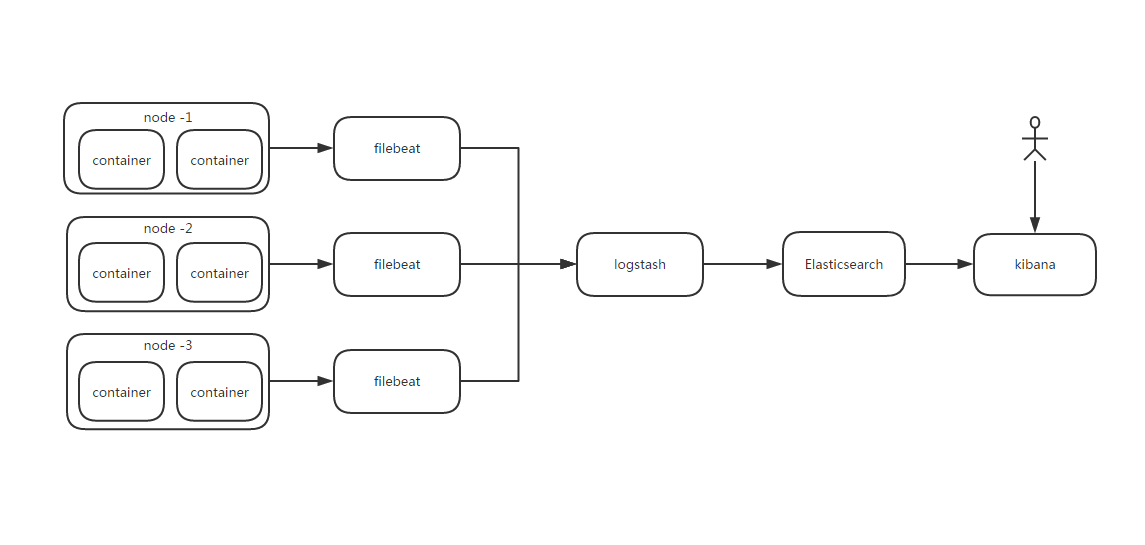

ELK 基于 ovr 网络下

docker-compose yaml 文件
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
| version: '2'
networks:
network-test:
external:
name: ovr0
services:
elasticsearch:
image: elasticsearch
network-test:
external:
hostname: elasticsearch
container_name: elasticsearch
restart: always
volumes:
- /opt/elasticsearch/data:/usr/share/elasticsearch/data
kibana:
image: kibana
network-test:
external:
hostname: kibana
container_name: kibana
restart: always
environment:
ELASTICSEARCH_URL: http://elasticsearch:9200/
ports:
- 5601:5601
logstash:
image: logstash
network-test:
external:
hostname: logstash
container_name: logstash
restart: always
volumes:
- /opt/logstash/conf:/opt/logstash/conf
command: logstash -f /opt/logstash/conf/
filebeat:
image: prima/filebeat
network-test:
external:
hostname: filebeat
container_name: filebeat
restart: always
volumes:
- /opt/filebeat/conf/filebeat.yml:/filebeat.yml
- /opt/upload:/data/logs
- /opt/filebeat/registry:/etc/registry
|
filebeat 说明
filebeat.yml 挂载为 filebeat 的配置文件
logs 为 容器挂载日志的目录
registry 读取日志的记录,防止filebeat 容器挂掉,需要重新读取所有日志
logstash 说明
logstash 配置文件如下:
使用 patterns
logstash.conf: (配置了二种输入模式, filebeats, syslog)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
| input {
beats {
port => 5044
type => beats
}
tcp {
port => 5000
type => syslog
}
}
filter {
if[type] == "tomcat-log" {
multiline {
patterns_dir => "/opt/logstash/conf/patterns"
pattern => "(^%{TOMCAT_DATESTAMP})|(^%{CATALINA_DATESTAMP})"
negate => true
what => "previous"
}
if "ERROR" in [message] { #如果消息里有ERROR字符则将type改为自定义的标记
mutate { replace => { type => "tomcat_catalina_error" } }
}
else if "WARN" in [message] {
mutate { replace => { type => "tomcat_catalina_warn" } }
}
else if "DEBUG" in [message] {
mutate { replace => { type => "tomcat_catalina_debug" } }
}
else {
mutate { replace => { type => "tomcat_catalina_info" } }
}
grok{
patterns_dir => "/opt/logstash/conf/patterns"
match => [ "message", "%{TOMCATLOG}", "message", "%{CATALINALOG}" ]
remove_field => ["message"] #这表示匹配成功后是否删除原始信息,这个看个人情况,如果为了节省空间可以考虑删除
}
date {
match => [ "timestamp", "yyyy-MM-dd HH:mm:ss,SSS Z", "MMM dd, yyyy HH:mm:ss a" ]
}
}
if[type] == "nginx-log" {
if '"status":"404"' in [message] {
mutate { replace => { type => "nginx_error_404" } }
}
else if '"status":"500"' in [message] {
mutate { replace => { type => "nginx_error_500" } }
}
else if '"status":"502"' in [message] {
mutate { replace => { type => "nginx_error_502" } }
}
else if '"status":"403"' in [message] {
mutate { replace => { type => "nginx_error_403" } }
}
else if '"status":"504"' in [message] {
mutate { replace => { type => "nginx_error_504" } }
}
else if '"status":"200"' in [message] {
mutate { replace => { type => "nginx_200" } }
}
grok {
remove_field => ["message"] #这表示匹配成功后是否删除原始信息,这个看个人情况,如果为了节省空间可以考虑删除
}
}
}
output {
elasticsearch {
hosts => ["elasticsearch:9200"]
}
#stdout { codec => rubydebug } #输出到屏幕上
}
|
/opt/logstash/conf/patterns 下面存放 grok 文件
grok-patterns 文件
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
| USERNAME [a-zA-Z0-9._-]+
USER %{USERNAME}
INT (?:[+-]?(?:[0-9]+))
BASE10NUM (?<![0-9.+-])(?>[+-]?(?:(?:[0-9]+(?:\.[0-9]+)?)|(?:\.[0-9]+)))
NUMBER (?:%{BASE10NUM})
BASE16NUM (?<![0-9A-Fa-f])(?:[+-]?(?:0x)?(?:[0-9A-Fa-f]+))
BASE16FLOAT \b(?<![0-9A-Fa-f.])(?:[+-]?(?:0x)?(?:(?:[0-9A-Fa-f]+(?:\.[0-9A-Fa-f]*)?)|(?:\.[0-9A-Fa-f]+)))\b
POSINT \b(?:[1-9][0-9]*)\b
NONNEGINT \b(?:[0-9]+)\b
WORD \b\w+\b
NOTSPACE \S+
SPACE \s*
DATA .*?
GREEDYDATA .*
QUOTEDSTRING (?>(?<!\\)(?>"(?>\\.|[^\\"]+)+"|""|(?>'(?>\\.|[^\\']+)+')|''|(?>`(?>\\.|[^\\`]+)+`)|``))
UUID [A-Fa-f0-9]{8}-(?:[A-Fa-f0-9]{4}-){3}[A-Fa-f0-9]{12}
# Networking
MAC (?:%{CISCOMAC}|%{WINDOWSMAC}|%{COMMONMAC})
CISCOMAC (?:(?:[A-Fa-f0-9]{4}\.){2}[A-Fa-f0-9]{4})
WINDOWSMAC (?:(?:[A-Fa-f0-9]{2}-){5}[A-Fa-f0-9]{2})
COMMONMAC (?:(?:[A-Fa-f0-9]{2}:){5}[A-Fa-f0-9]{2})
IPV6 ((([0-9A-Fa-f]{1,4}:){7}([0-9A-Fa-f]{1,4}|:))|(([0-9A-Fa-f]{1,4}:){6}(:[0-9A-Fa-f]{1,4}|((25[0-5]|2[0-4]\d|1\d\d|[1-9]?\d)(\.(25[0-5]|2[0-4]\d|1\d\d|[1-9]?\d)){3})|:))|(([0-9A-Fa-f]{1,4}:){5}(((:[0-9A-Fa-f]{1,4}){1,2})|:((25[0-5]|2[0-4]\d|1\d\d|[1-9]?\d)(\.(25[0-5]|2[0-4]\d|1\d\d|[1-9]?\d)){3})|:))|(([0-9A-Fa-f]{1,4}:){4}(((:[0-9A-Fa-f]{1,4}){1,3})|((:[0-9A-Fa-f]{1,4})?:((25[0-5]|2[0-4]\d|1\d\d|[1-9]?\d)(\.(25[0-5]|2[0-4]\d|1\d\d|[1-9]?\d)){3}))|:))|(([0-9A-Fa-f]{1,4}:){3}(((:[0-9A-Fa-f]{1,4}){1,4})|((:[0-9A-Fa-f]{1,4}){0,2}:((25[0-5]|2[0-4]\d|1\d\d|[1-9]?\d)(\.(25[0-5]|2[0-4]\d|1\d\d|[1-9]?\d)){3}))|:))|(([0-9A-Fa-f]{1,4}:){2}(((:[0-9A-Fa-f]{1,4}){1,5})|((:[0-9A-Fa-f]{1,4}){0,3}:((25[0-5]|2[0-4]\d|1\d\d|[1-9]?\d)(\.(25[0-5]|2[0-4]\d|1\d\d|[1-9]?\d)){3}))|:))|(([0-9A-Fa-f]{1,4}:){1}(((:[0-9A-Fa-f]{1,4}){1,6})|((:[0-9A-Fa-f]{1,4}){0,4}:((25[0-5]|2[0-4]\d|1\d\d|[1-9]?\d)(\.(25[0-5]|2[0-4]\d|1\d\d|[1-9]?\d)){3}))|:))|(:(((:[0-9A-Fa-f]{1,4}){1,7})|((:[0-9A-Fa-f]{1,4}){0,5}:((25[0-5]|2[0-4]\d|1\d\d|[1-9]?\d)(\.(25[0-5]|2[0-4]\d|1\d\d|[1-9]?\d)){3}))|:)))(%.+)?
IPV4 (?<![0-9])(?:(?:25[0-5]|2[0-4][0-9]|[0-1]?[0-9]{1,2})[.](?:25[0-5]|2[0-4][0-9]|[0-1]?[0-9]{1,2})[.](?:25[0-5]|2[0-4][0-9]|[0-1]?[0-9]{1,2})[.](?:25[0-5]|2[0-4][0-9]|[0-1]?[0-9]{1,2}))(?![0-9])
IP (?:%{IPV6}|%{IPV4})
HOSTNAME \b(?:[0-9A-Za-z][0-9A-Za-z-]{0,62})(?:\.(?:[0-9A-Za-z][0-9A-Za-z-]{0,62}))*(\.?|\b)
HOST %{HOSTNAME}
IPORHOST (?:%{HOSTNAME}|%{IP})
HOSTPORT (?:%{IPORHOST=~/\./}:%{POSINT})
# paths
PATH (?:%{UNIXPATH}|%{WINPATH})
UNIXPATH (?>/(?>[\w_%!$@:.,-]+|\\.)*)+
TTY (?:/dev/(pts|tty([pq])?)(\w+)?/?(?:[0-9]+))
WINPATH (?>[A-Za-z]+:|\\)(?:\\[^\\?*]*)+
URIPROTO [A-Za-z]+(\+[A-Za-z+]+)?
URIHOST %{IPORHOST}(?::%{POSINT:port})?
# uripath comes loosely from RFC1738, but mostly from what Firefox
# doesn't turn into %XX
URIPATH (?:/[A-Za-z0-9$.+!*'(){},~:;=@#%_\-]*)+
#URIPARAM \?(?:[A-Za-z0-9]+(?:=(?:[^&]*))?(?:&(?:[A-Za-z0-9]+(?:=(?:[^&]*))?)?)*)?
URIPARAM \?[A-Za-z0-9$.+!*'|(){},~@#%&/=:;_?\-\[\]]*
URIPATHPARAM %{URIPATH}(?:%{URIPARAM})?
URI %{URIPROTO}://(?:%{USER}(?::[^@]*)?@)?(?:%{URIHOST})?(?:%{URIPATHPARAM})?
# Months: January, Feb, 3, 03, 12, December
MONTH \b(?:Jan(?:uary)?|Feb(?:ruary)?|Mar(?:ch)?|Apr(?:il)?|May|Jun(?:e)?|Jul(?:y)?|Aug(?:ust)?|Sep(?:tember)?|Oct(?:ober)?|Nov(?:ember)?|Dec(?:ember)?)\b
MONTHNUM (?:0?[1-9]|1[0-2])
MONTHDAY (?:(?:0[1-9])|(?:[12][0-9])|(?:3[01])|[1-9])
# Days: Monday, Tue, Thu, etc...
DAY (?:Mon(?:day)?|Tue(?:sday)?|Wed(?:nesday)?|Thu(?:rsday)?|Fri(?:day)?|Sat(?:urday)?|Sun(?:day)?)
# Years?
YEAR (?>\d\d){1,2}
HOUR (?:2[0123]|[01]?[0-9])
MINUTE (?:[0-5][0-9])
# '60' is a leap second in most time standards and thus is valid.
SECOND (?:(?:[0-5][0-9]|60)(?:[:.,][0-9]+)?)
TIME (?!<[0-9])%{HOUR}:%{MINUTE}(?::%{SECOND})(?![0-9])
# datestamp is YYYY/MM/DD-HH:MM:SS.UUUU (or something like it)
DATE_US %{MONTHNUM}[/-]%{MONTHDAY}[/-]%{YEAR}
DATE_EU %{MONTHDAY}[./-]%{MONTHNUM}[./-]%{YEAR}
ISO8601_TIMEZONE (?:Z|[+-]%{HOUR}(?::?%{MINUTE}))
ISO8601_SECOND (?:%{SECOND}|60)
TIMESTAMP_ISO8601 %{YEAR}-%{MONTHNUM}-%{MONTHDAY}[T ]%{HOUR}:?%{MINUTE}(?::?%{SECOND})?%{ISO8601_TIMEZONE}?
DATE %{DATE_US}|%{DATE_EU}
DATESTAMP %{DATE}[- ]%{TIME}
TZ (?:[PMCE][SD]T|UTC)
DATESTAMP_RFC822 %{DAY} %{MONTH} %{MONTHDAY} %{YEAR} %{TIME} %{TZ}
DATESTAMP_OTHER %{DAY} %{MONTH} %{MONTHDAY} %{TIME} %{TZ} %{YEAR}
# Syslog Dates: Month Day HH:MM:SS
SYSLOGTIMESTAMP %{MONTH} +%{MONTHDAY} %{TIME}
PROG (?:[\w._/%-]+)
SYSLOGPROG %{PROG:program}(?:\[%{POSINT:pid}\])?
SYSLOGHOST %{IPORHOST}
SYSLOGFACILITY <%{NONNEGINT:facility}.%{NONNEGINT:priority}>
HTTPDATE %{MONTHDAY}/%{MONTH}/%{YEAR}:%{TIME} %{INT}
# Shortcuts
QS %{QUOTEDSTRING}
# Log formats
SYSLOGBASE %{SYSLOGTIMESTAMP:timestamp} (?:%{SYSLOGFACILITY} )?%{SYSLOGHOST:logsource} %{SYSLOGPROG}:
COMMONAPACHELOG %{IPORHOST:clientip} %{USER:ident} %{USER:auth} \[%{HTTPDATE:timestamp}\] "(?:%{WORD:verb} %{NOTSPACE:request}(?: HTTP/%{NUMBER:httpversion})?|%{DATA:rawrequest})" %{NUMBER:response} (?:%{NUMBER:bytes}|-)
COMBINEDAPACHELOG %{COMMONAPACHELOG} %{QS:referrer} %{QS:agent}
# Log Levels
LOGLEVEL ([A-a]lert|ALERT|[T|t]race|TRACE|[D|d]ebug|DEBUG|[N|n]otice|NOTICE|[I|i]nfo|INFO|[W|w]arn?(?:ing)?|WARN?(?:ING)?|[E|e]rr?(?:or)?|ERR?(?:OR)?|[C|c]rit?(?:ical)?|CRIT?(?:ICAL)?|[F|f]atal|FATAL|[S|s]evere|SEVERE|EMERG(?:ENCY)?|[Ee]merg(?:ency)?)
# Java Logs
JAVATHREAD (?:[A-Z]{2}-Processor[\d]+)
JAVACLASS (?:[a-zA-Z0-9-]+\.)+[A-Za-z0-9$]+
JAVAFILE (?:[A-Za-z0-9_.-]+)
JAVASTACKTRACEPART at %{JAVACLASS:class}\.%{WORD:method}\(%{JAVAFILE:file}:%{NUMBER:line}\)
JAVALOGMESSAGE (.*)
# MMM dd, yyyy HH:mm:ss eg: Jan 9, 2014 7:13:13 AM
CATALINA_DATESTAMP %{MONTH} %{MONTHDAY}, 20%{YEAR} %{HOUR}:?%{MINUTE}(?::?%{SECOND}) (?:AM|PM)
# yyyy-MM-dd HH:mm:ss,SSS ZZZ eg: 2014-01-09 17:32:25,527 -0800
TOMCAT_DATESTAMP 20%{YEAR}-%{MONTHNUM}-%{MONTHDAY} %{HOUR}:?%{MINUTE}(?::?%{SECOND}) %{ISO8601_TIMEZONE}
CATALINALOG %{CATALINA_DATESTAMP:timestamp} %{JAVACLASS:class} %{JAVALOGMESSAGE:logmessage}
# 2014-01-09 20:03:28,269 -0800 | ERROR | com.example.service.ExampleService - something compeletely unexpected happened...
TOMCATLOG %{TOMCAT_DATESTAMP:timestamp} \| %{LOGLEVEL:level} \| %{JAVACLASS:class} - %{JAVALOGMESSAGE:logmessage}
|
容器日志输出
docker里,标准的日志方式是用Stdout, docker 里面配置标准输出,只需要指定: syslog 就可以了。
对于 stdout 标准输出的 docker 日志,我们使用 logstash 来收集日志就可以。
我们在 docker-compose 中配置如下既可:
1
2
3
4
| logging:
driver: syslog
options:
syslog-address: 'tcp://logstash:5000'
|
但是一般来说我们都是文件日志,那么我们就可以直接用filebeat
对于 filebeat 我们使用 官方的 dockerhub 的 prima/filebeat 镜像。
官方的镜像中,我们需要编译一个filebeat.yml 文件, 官方说明中有两种方案:
第一是 -v 挂载 -v /path/filebeat.yml:/filebeat.yml
第二是 dockerfile 的时候
1
2
3
| FROM prima/filebeat
COPY filebeat.yml /filebeat.yml
|
编译一个 filebeat.yml 文件。
filebeat.yml 支持单一路径的 prospector, 也支持多个 prospector或者每个prospector多个路径。
paths 可使用多层匹配, 如: /var/log/messages* , /var/log/* , /opt/nginx/*/*.log
例:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| filebeat:
prospectors:
-
paths:
- "/data/logs/catalina.*.out"
input_type: filebeat-log
document_type: tomcat-log
-
paths:
- "/data/logs/nginx*/logs/*.log"
input_type: filebeat-log
document_type: nginx-log
registry_file: /etc/registry/mark
output:
logstash:
hosts: ["logstash:5044"]
logging:
files:
rotateeverybytes: 10485760 # = 10MB
|
filebeat 需要在每台需要采集的机器上面都启动一个容器,或者日志存于分布式存储中。
执行 docker-compose up -d 查看启动的 容器
加载 filebeat 模板
进入 elasticsearch 容器中 ( docker exec -it elasticsearch bash )
1
2
3
| curl -O https://gist.githubusercontent.com/thisismitch/3429023e8438cc25b86c/raw/d8c479e2a1adcea8b1fe86570e42abab0f10f364/filebeat-index-template.json
curl -XPUT 'http://elasticsearch:9200/_template/filebeat?pretty' -d@filebeat-index-template.json
|
filebeat-index-template.json
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
| {
"mappings": {
"_default_": {
"_all": {
"enabled": true,
"norms": {
"enabled": false
}
},
"dynamic_templates": [
{
"template1": {
"mapping": {
"doc_values": true,
"ignore_above": 1024,
"index": "not_analyzed",
"type": "{dynamic_type}"
},
"match": "*"
}
}
],
"properties": {
"@timestamp": {
"type": "date"
},
"message": {
"type": "string",
"index": "analyzed"
},
"offset": {
"type": "long",
"doc_values": "true"
},
"geoip" : {
"type" : "object",
"dynamic": true,
"properties" : {
"location" : { "type" : "geo_point" }
}
}
}
}
},
"settings": {
"index.refresh_interval": "5s"
},
"template": "filebeat-*"
}
|
访问 http://kibana-IP:5601 可以看到已经出来 kibana 了,但是还没有数据
测试
启动一个 nginx 容器
docker-compose
1
2
3
4
5
6
7
8
9
10
11
12
| nginx:
image: alpine-nginx
networks:
network-test:
hostname: nginx
container_name: nginx
restart: always
ports:
- 80:80
volumes:
- /opt/upload/nginx/conf/vhost:/etc/nginx/vhost
- /opt/upload/nginx/logs:/opt/nginx/logs
|
本地目录 /opt/upload/nginx 必须挂载到 filebeat 容器里面,让filebeat 可以采集到。
转换 nginx 格式
将nginx日志格式转换为json 格式,方便后续的分析
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| log_format main
'{"@timestamp":"$time_iso8601",'
'"host":"$server_addr",'
'"clientip":"$remote_addr - $remote_user [$time_local]",'
'"size":$body_bytes_sent,'
'"responsetime":$request_time,'
'"upstreamtime":"$upstream_response_time",'
'"upstreamhost":"$upstream_addr",'
'"http_host":"$host",'
'"url":"$request",'
'"domain":"$host",'
'"xff":"$http_x_forwarded_for",'
'"referer":"$http_referer",'
'"user_agent":"$http_user_agent",'
'"status":"$status"}';
|
最后我们查看效果:
